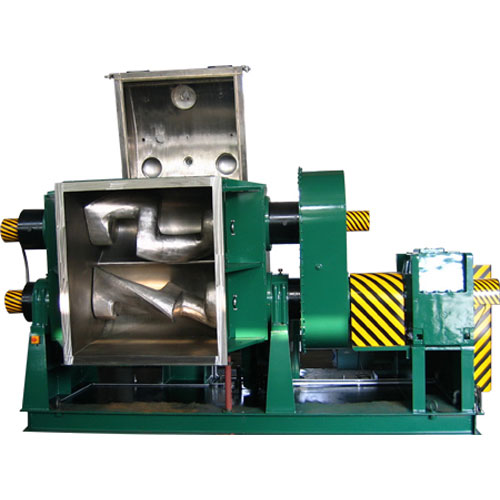

真空型捏合機
捏合機簡述：
廣泛應用於高粘度、高彈塑性物料的混煉、捏合、破碎、攪拌、重新聚合等。捏合機具有攪拌均勻、無死角、捏合效率高等優點。
廣泛應用於高粘度、高彈塑性物料的混煉、捏合、破碎、攪拌、重新聚合等。捏合機具有攪拌均勻、無死角、捏合效率高等優點。
- 產品描述
- 產品參數
適用場合：
密封膠、矽橡膠、玻璃膠、矽膠、有機矽、墊片膠、改性澱粉、口香糖、泡泡糖、紙漿、纖維素、電池、油墨、顏料、染料、醫藥、樹脂、塑料、硫化橡膠、化妝品、CMC、膠粘劑等行業。您可以提出您所需要的處理量、設備形式、規格要求或您需要加工的物料的性質，碩宸的銷售工程師會提供讓您滿意的方案。
構造與結構特點：
1．捏合機由一對互相配合和旋轉的葉片（通常呈Z形）所產生強烈剪切、擠壓、攪拌作用而使粘稠物料迅速混合均（jun1）勻。
2．捏合機可製成普通型、壓力型、真空型、高溫型。
3．根據材質可分為碳鋼捏合機、不鏽鋼捏合機及特種材質捏合機。
4．調溫形式采用蒸汽、油高溫加熱、水冷卻等方法。
5．出料方式有液壓、翻缸傾倒、球閥出料，螺杆擠壓、液壓翻板出料等。並可通過PLC實時控製及記錄生產中的溫度、時間、粘度等相關數據。
6．捏合機主要由捏合部分、機座部分、液壓係統、傳動係統、真空係統和電控係統等六大部分組成。捏合部分由缸體、漿軸、牆板、缸蓋等組成。液壓係統由一台液壓站來操縱兩隻小油缸和兩個大油缸，來完成啟閉大蓋、翻動攪拌缸功能，係統設計壓力為7.0Mpa。電控係統有手動、自動電控係統，由用戶任意選擇和要求，操作方便、可靠。傳動係統由電機、減速機和齒輪組成、根據捏合機型號配套電機。在傳動過程中，可由電機同步轉速，經彈性聯軸器至減速機後，由輸出裝置傳動快漿，使其達到規定的轉速，也可由變頻器進行調速。
密封膠、矽橡膠、玻璃膠、矽膠、有機矽、墊片膠、改性澱粉、口香糖、泡泡糖、紙漿、纖維素、電池、油墨、顏料、染料、醫藥、樹脂、塑料、硫化橡膠、化妝品、CMC、膠粘劑等行業。您可以提出您所需要的處理量、設備形式、規格要求或您需要加工的物料的性質，碩宸的銷售工程師會提供讓您滿意的方案。
構造與結構特點：
1．捏合機由一對互相配合和旋轉的葉片（通常呈Z形）所產生強烈剪切、擠壓、攪拌作用而使粘稠物料迅速混合均（jun1）勻。
2．捏合機可製成普通型、壓力型、真空型、高溫型。
3．根據材質可分為碳鋼捏合機、不鏽鋼捏合機及特種材質捏合機。
4．調溫形式采用蒸汽、油高溫加熱、水冷卻等方法。
5．出料方式有液壓、翻缸傾倒、球閥出料，螺杆擠壓、液壓翻板出料等。並可通過PLC實時控製及記錄生產中的溫度、時間、粘度等相關數據。
6．捏合機主要由捏合部分、機座部分、液壓係統、傳動係統、真空係統和電控係統等六大部分組成。捏合部分由缸體、漿軸、牆板、缸蓋等組成。液壓係統由一台液壓站來操縱兩隻小油缸和兩個大油缸，來完成啟閉大蓋、翻動攪拌缸功能，係統設計壓力為7.0Mpa。電控係統有手動、自動電控係統，由用戶任意選擇和要求，操作方便、可靠。傳動係統由電機、減速機和齒輪組成、根據捏合機型號配套電機。在傳動過程中，可由電機同步轉速，經彈性聯軸器至減速機後，由輸出裝置傳動快漿，使其達到規定的轉速，也可由變頻器進行調速。
捏合機配置表（供參考）：
| 型號規格 | 標稱容積L | 電機功率kw | 出料方式 | 攪拌轉速r/min | 調溫形式 | 真空度MPa | 外形尺寸 | 總重 |
|---|---|---|---|---|---|---|---|---|
| NHZ-5L | 5L | 1．5 |
手動翻缸/ 液壓翻缸 |
21/35 |
電汽加熱/導熱油循環/油、水冷卻
|
-0.090 | 1200*620*1100 | 450 |
| NHZ-10L | 10L | 2.2 | 21/35 | -0.090 | 1200620*1380 | 850 | ||
| NHZ-30L | 30L | 7.5 | 液壓翻缸 | 21/35 | -0.090 | 2020*800*1480 | 900 | |
| NHZ-50L | 50L | 7.5 | 21/35 | -0.090 | 2020*800*1480 | 1100 | ||
| NHZ-100L | 100L | 11 | 21/35 | -0.090 | 1900*1000*1370 | 1300 | ||
| NHZ-300L | 300L | 18.5 | 21/35 | -0.090 | 2350*1400*1690 | 3500 | ||
| NHZ-500L | 500L | 37 | 21/35 | -0.090 | 2800*1700*1940 | 6000 | ||
| NHZ-1000L | 1000L | 55 | 21/35 | -0.090 | 3440*2000*2510 | 11500 | ||
| NHZ-2000L | 2000L | 75 | 21/35 | -0.090 | 4500*2800*3130 | 20000 | ||
| NHZ-3000L | 3000L | 90 | 21/35 | -0.090 | 4500*3200*3590 | 31000 |
